NGHIÊN CỨU PHÁT TRIỂN VÀ ỨNG DỤNG NGUYÊN LIỆU PHÂN BÓN NANO LỎNG HAp/Mg: TỪ CÔNG NGHỆ TỔNG HỢP NANO HYDROXYAPATITE ĐẾN ĐÁNH GIÁ THỰC NGHIỆM TRÊN CÂY CẢI THÌA (Brassica rapa subsp. chinensis)
Định hướng nền tảng vật liệu nano đa chức năng Ca–P–Mg phục vụ nông nghiệp chính xác và phát triển bền vững.
1. Đặt vấn đề
Trong xu thế phát triển tất yếu của nền nông nghiệp chính xác hiện đại, việc tối ưu hóa hiệu suất sử dụng dinh dưỡng (Nutrient Use Efficiency - NUE), giảm thiểu sự phụ thuộc vào phân bón hóa học truyền thống và hạn chế phát thải các chất dinh dưỡng dư thừa ra môi trường sinh thái đang là những mục tiêu cấp bách. Trong bối cảnh đó, hệ vật liệu nano hydroxyapatite (HAp) nổi lên như một hướng tiếp cận đầy triển vọng nhờ khả năng cung cấp đồng thời và giải phóng có kiểm soát hai nguyên tố đa lượng thiết yếu là Canxi (Ca) và Phospho (P). Hơn thế nữa, mạng lưới tinh thể đặc thù của HAp còn cho phép cấu trúc này đóng vai trò như một chất mang lý tưởng, tích hợp thêm các vi chất dinh dưỡng khác.
Kế thừa và phát triển từ những thành tựu nghiên cứu về nền tảng nano hydroxyapatite dạng lỏng, nhóm chuyên gia tại Phòng Thí nghiệm Công nghệ Nano – Trung tâm Nghiên cứu Triển khai Khu Công nghệ cao đã tiến hành tổng hợp thành công hệ vật liệu hydroxyapatite biến tính magnesium (HAp/Mg) dưới dạng huyền phù nano phân tán ổn định. Nghiên cứu này hướng tới mục tiêu thiết lập một vật liệu nền tảng đột phá cho thế hệ phân bón nano lỏng đa vi lượng trong tương lai.
Đóng góp cốt lõi của dự án nằm ở việc hoàn thiện một chuỗi nghiên cứu và phát triển (R&D) khép kín: từ chế tạo vật liệu tiên tiến – công bố trên các tạp chí quốc tế uy tín – xác lập quyền sở hữu trí tuệ – đến tổ chức đánh giá sinh học có đối chứng nghiêm ngặt và phân tích thống kê trên mô hình cây trồng in vivo.
2. Nền tảng công nghệ tổng hợp nano HAp lỏng đột phá đã được ghi nhận quốc tế
Cột mốc đầu tiên và cũng là nền tảng công nghệ thiết yếu cho việc phát triển hệ HAp/Mg chính là quy trình tổng hợp nano hydroxyapatite dạng lỏng ở điều kiện nhiệt độ thấp do nhóm nghiên cứu làm chủ.
Thành tựu này đã được ghi nhận qua công bố khoa học "High-purity nano hydroxyapatite (CaP) synthesized at low temperature (<100°C): a promising candidate for large-scale production of nano fertilizers" trên tạp chí quốc tế Physics and Chemistry of Solid State, Vol. 26, No. 3 (2025), pp. 532–540.
Nghiên cứu đã áp dụng phương pháp kết tủa hóa học ướt (wet chemical precipitation) có hỗ trợ chất tạo phức (chelating agents) để tổng hợp nano calcium phosphate/hydroxyapatite. Đột phá công nghệ thể hiện qua việc quy trình được kiểm soát hoàn toàn ở nhiệt độ dưới 100°C, một mức năng lượng tiêu thụ thấp hơn đáng kể so với các phương pháp chế tạo gốm sinh học HAp truyền thống. Phân tích cấu trúc và hình thái bằng XRD, SEM, FTIR và DLS đã khẳng định khả năng điều khiển chính xác sự kết tinh pha HAp cũng như phân bố kích thước hạt thông qua việc tinh chỉnh thông số nhiệt động lực học và trình tự phản ứng. Đặc biệt, nghiên cứu đã tiến hành scale-up thành công quy trình lên gấp 20 lần so với quy mô phòng thí nghiệm ban đầu, tạo ra mẻ vật liệu hơn 1 kg, chứng minh tính ổn định và khả năng tái lập của công nghệ ở quy mô lớn (pilot).
Thành tựu này đã cung cấp cơ sở kỹ thuật vững chắc để nhóm nghiên cứu tự tin tiến tới nâng cấp hệ vật liệu từ hệ 2 thành phần (Ca-P) sang hệ vật liệu đa chức năng (Ca-P-Mg) thông qua quá trình doping Mg vào mạng tinh thể hydroxyapatite.
3. Khảo sát vật liệu: Từ HAp cơ bản đến hệ đa lượng Ca–P–Mg (HAp/Mg)
Magnesium (Mg) đóng vai trò sống còn trong sinh lý thực vật, là ion trung tâm cấu trúc nên phân tử chlorophyll, chi phối trực tiếp cường độ quang hợp, sự hoạt hóa của hàng loạt enzyme chuyển hóa và chu trình năng lượng nội bào.
Sử dụng nền tảng công nghệ HAp đã xác lập, nhóm nghiên cứu thiết kế hệ vật liệu HAp/Mg dưới dạng huyền phù nano lỏng, với định hướng cấu trúc tích hợp đồng thời Ca–P–Mg với hiệu suất giải phóng cao nhất.
Các phân tích đặc trưng hóa vật liệu (material characterization) cho thấy việc đưa Mg vào mạng tinh thể đã tác động mạnh mẽ đến hình thái học của nano HAp. Trái ngược với hình thái kéo dài (rod-like) hoặc elip tập hợp thành chuỗi của HAp nguyên bản, hệ HAp/Mg chuyển sang cấu trúc các cụm nano dày đặc, hình cầu với đường kính quan sát qua SEM đạt từ 20–80 nm. Phổ phân tán năng lượng tia X (EDX) xác nhận định lượng sự phân bố đồng đều của Mg cùng Ca, P và O. Phân tích phổ hồng ngoại biến đổi Fourier (FTIR) và nhiễu xạ tia X (XRD) đồng thuận chỉ ra sự hình thành cấu trúc calcium-phosphate chứa HAp với độ kết tinh thấp, đặc tính lý tưởng để tăng cường khả năng hòa tan sinh học (bioavailability). Trong pha lỏng (huyền phù), phép đo tán xạ ánh sáng động (DLS) ghi nhận kích thước thủy động học (hydrodynamic size) trung bình đạt 127 nm, với hệ số đa phân tán (PdI) khoảng 0,3, cho thấy hệ keo có độ ổn định cao.
Kết quả này khẳng định, HAp/Mg không chỉ là một hỗn hợp vật lý đơn thuần mà là một cấu trúc vật liệu nano chức năng hóa, sẵn sàng trở thành nền tảng lõi để phân phối đa vi lượng cho cây trồng một cách chủ động.
4. Xác lập quyền Sở hữu trí tuệ: Đảm bảo giá trị công nghệ cốt lõi
Đồng hành với các công bố khoa học cơ bản, nhóm nghiên cứu đã tích cực bảo hộ giá trị ứng dụng thông qua việc nộp hồ sơ đăng ký sáng chế cho giải pháp kỹ thuật HAp/Mg, và hiện đã nhận được Quyết định chấp nhận đơn hợp lệ từ Cục Sở hữu Trí tuệ.
Sự kiện này đánh dấu bước chuyển mình quan trọng của công nghệ từ giai đoạn nghiên cứu cơ bản (lab-scale R&D) sang tiềm năng chuyển giao và thương mại hóa (technology transfer). Chu trình đổi mới sáng tạo đã được hoàn thiện rõ nét: Nền tảng HAp lỏng → Công bố khoa học quốc tế → Nâng cấp cấu trúc HAp/Mg → Bảo hộ sở hữu trí tuệ → Đánh giá sinh học in vivo → Chuẩn hóa công thức phân bón nano lỏng thế hệ mới. Đây là minh chứng cho một quy trình nghiên cứu công nghệ cao bài bản, khắt khe và đáp ứng tiêu chuẩn quốc tế đối với các vật liệu ứng dụng trong nông nghiệp.
5. Đánh giá sinh học in vivo: Thử nghiệm thực địa trên mô hình cải thìa
Để đánh giá hoạt tính sinh học của vật liệu, nhóm nghiên cứu đã thiết lập một thử nghiệm nhà lưới (greenhouse trial) trên quy mô gần 150 cây cải thìa (Brassica rapa subsp. chinensis) bằng phương pháp bón lá. Thí nghiệm được bố trí theo khối hoàn toàn ngẫu nhiên (RCBD) với các nghiệm thức: Đối chứng (không xử lý), HAp/Mg 100 ppm, 200 ppm và 300 ppm.
Các phân tích thống kê (ANOVA) chỉ ra rằng hiệu quả sinh trưởng không tuân theo mô hình tuyến tính phụ thuộc nồng độ (dose-dependent linear response). Đáng chú ý, nghiệm thức 100 ppm thể hiện hiệu suất tối ưu và vượt trội nhất trên đa số các chỉ tiêu nông học.
Cụ thể, so với lô đối chứng, nghiệm thức HAp/Mg 100 ppm ghi nhận sự khác biệt có ý nghĩa thống kê với mức tăng 18% chiều cao cây, 21% số lá, 55% tổng diện tích lá và 20% sinh khối tươi (fresh biomass). Các chỉ tiêu sinh hóa cũng phản ánh sự gia tăng mạnh mẽ của hệ sắc tố quang hợp: Chlorophyll a tăng 64%, Chlorophyll b tăng 100% và tổng Chlorophyll tăng 71%.
Bên cạnh đó, xử lý HAp/Mg còn làm tăng đáng kể hàm lượng Nitơ tổng và tổng protein hòa tan trong mô lá, trong khi các hàm lượng P, K và sinh khối rễ chưa ghi nhận sự khác biệt có ý nghĩa thống kê. Hàm lượng carotenoid lại thể hiện động học đáp ứng khác biệt khi đạt cực đại tại nồng độ 300 ppm.
Phát hiện quan trọng nhất từ thử nghiệm sinh học này là sự tái khẳng định đặc tính "hiệu ứng ngưỡng" của vật liệu nano: việc gia tăng nồng độ xử lý (lên 200 ppm, 300 ppm) không dẫn đến sự gia tăng tương ứng về sinh trưởng. Xác định chính xác "nồng độ tối ưu sinh học" là tiền đề sống còn để chuẩn hóa công thức phân bón nano hiệu quả và an toàn.
Hình 1. Ảnh FE-SEM của hai mẫu nano-HAp (1); mẫu nano HAp/Mg (2)

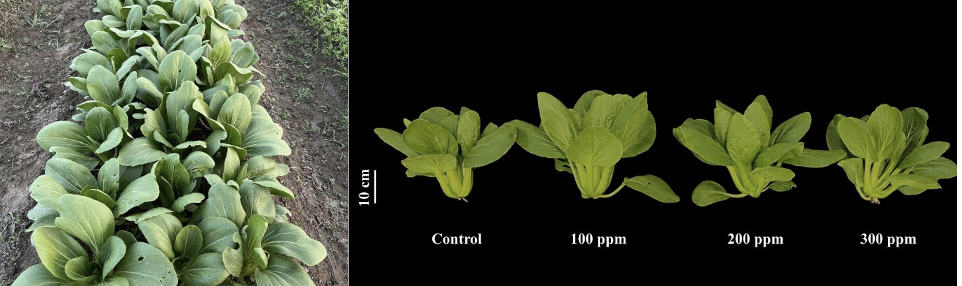

Hình 2. Hình ảnh thực nghiệm đánh giá ảnh hưởng của các nồng độ HAp/Mg lên sinh trưởng cải thìa.
6. Định hướng phát triển
Từ những thành công ban đầu của nền tảng công nghệ tổng hợp HAp lỏng và hệ vật liệu HAp/Mg, định hướng chiến lược của nhóm nghiên cứu trong giai đoạn tiếp theo là thiết kế một thư viện nguyên liệu nano thông minh, cho phép tinh chỉnh thành phần dinh dưỡng tùy biến theo nhu cầu sinh lý của từng loài cây trồng. Đồng thời, nhóm sẽ tập trung tối ưu hóa các thông số công nghệ nhằm đảm bảo khả năng mở rộng quy mô sản xuất công nghiệp, từng bước đưa các thành tựu vật liệu nano tiên tiến từ phòng thí nghiệm trở thành các giải pháp kỹ thuật cụ thể, giải quyết bài toán hiệu quả và bền vững của ngành nông nghiệp công nghệ cao.
